Novým výrobkem traktorovým vlečeným zametačem ZT 25 TWISTER, firma MTM Tech, s.r.o. rozvijí nekompromisně dále komunální program pro traktory. Tento nový výrobek - vlečený traktorový zametač nové řady vychází plně z konstrukční a vývojové dílny MTM Tech, s.r.o. Cílem připraveného řešení bylo připravit pro trh komunální traktorové techniky další výkonnou prac. nástavbu, která by dokázala ještě dále rozšířit možnou škálu využití traktorů v komunální oblasti.

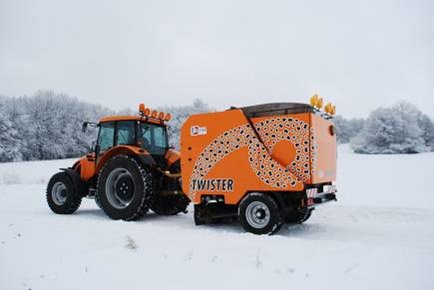

Stroj ZT 25 TWISTER je koncipován jako kompaktní silniční zametací stroj k zástavbě (k připojení) za traktor nebo jiné podobné vozidlo. Základní podmínkou bylo připojení již za traktory nižší kategorie, tedy kategorie např. traktorů Zetor ProximaCASE JXU, JD řady 56 apod. Připojení pak za traktory střední a vyšší střední třídy není žádným problémem. Pro posouzení možnosti připojení je třeba vždy ověřit pohotovostní hmotnost traktoru a typ jeho závěsného zařízení (hubice) dle příslušného ZTP traktoru.

Stroj je určený pro sbírání a odvoz různých odpadů a nečistot z komunikací, jako např. štěrk, bláto, listí apod. Jeho sací a zametací zařízení se skládá z vlastního zametacího agregátu, sběrné vysokovýklopné nádrže a sacího vedení. Výklopná výška 1 950 mm byla volena tak, aby bylo možno smetky sypat přímo do vysokých kontejnerů nebo na korbu přistaveného nákladního vozidla, či jeho přívěsu tak aby použitelnost byla max. efektivní a mnohostranná.

Rychlovýměnný systém zajišťuje rychlé připojení a odpojení. Válcový kartáč spolu s jedním rotačním kartáčem společně přivádějí nečistoty k sacímu ústí zametače. Nečistoty jsou dále díky výkonnému ventilátoru nasávány do zásobníku odpadu. Ven odchází čistý vzduch přes roštový bezfiltrový systém odfuku. Zametač je dále vybaven skrápěcími tryskami kartáčů, sacího hrdla a sacího vedení, které skrápějí přiváděný prach. Trysky jsou ovládány z ovládacího pultu umístěného v kabině traktoru. Zametač je nesen na bržděné nápravě a celé zařízení jede v zákrytu za traktorem i v zatáčkách.

Jako přídavné zařízení lze k vysavači pohodlně z boku, event. zezadu připojit hadici pro ruční vysávání listí, odpadkových košů, kanálových šachet atp. K ústí ruční hadice je přivedena tlaková voda spouštěná pomocí tlačítka na držadlech. Hlavní pohon je odvozen od zadního vývodového hřídele tažného vozidla. Všechny agregáty jsou hydraulicky poháněny a elektromagneticky ovládány.

Pokud se podíváme na sestavení samotného stroje ZT 25 v bližších detailech, zjistíme, že funkcí a parametry dosahuje vlastností běžných automobilních nástaveb:

Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem
Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem

Zametací agregát

  • 1 talířový kartáč průměru 700 mm, nárazově odpružený, hydraulicky poháněný, plynule zvedaný a spouštěný, s příčným a podélným vyrovnáváním.
  • 1 válcový kartáč průměru 400 mm, délky 1 400 mm, natočení k podélné ose stroje 70 stupňů, příčný náklon +,- 5 stupňů, nárazově odpružený, hydraulicky poháněný, plynule zvedaný a spouštěný, s příčným a podélným vyrovnáváním, rychlost otáčení kartáčů je ve vzájemné vazbě přímo nastavena výrobcem.

Na přání stroj dodáván s třetím hydraulicky ovládáným kruhovým kartáčem o průměru 700 mm. Kartáč je umístěn na hydraulicky ovládaném kloubovém rameni. Zde lze použít klasický drátěný výplet nebo dodat výkonný agresivní kartáč s lanovým výpletem.
Montáž vlastního držáku kartáče na přední upínací desku DIN 76 060 vel.3/5 traktoru. Pohon od hydraulické soustavy traktoru.

Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem
Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem

Sací agregát

  • Sací hubice na vodících kolech, vícelopatkový - výkonný ventilátor, poháněný přes klínové řemeny vývodovým hřídelem tažného vozidla.

Zásobník zameteného materiálu

  • Pojme cca. 2 500 l  materiálu, zpětné vysokozdvižné vyklápění s roštovým, retardérovým difusorovým systémem pro odvod čistého vzduchu.
  • Zadní víko sběrné nádrže hydraulicky vyklápěné, zajištění v uzavřené poloze pomoci hydraul. zámků, těsnění zadního výklopného víka zásobníku s dvojitým gumovým profilem.
Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem

Vodní systém

  • Vodní nádrže o celkovém objemu cca 800 l, nádrže z nerezového materiálu, spodní nádrž o objemu 200 l a přední nádrž o objemu 600 l vody, , hydrantový výstup velikosti C,D s volným průtokem a přepadem. Ukazatel stavu hladiny v prolisu předního krytu stroje. Pístové vodní čerpadlo olejové, chráněné proti chodu na sucho, kulové kohouty a redukční ventil, elektricky ovládané membránové ventily ovládající skrápěcí trysky u kartáčů, před sacím ústím i v sacím voze. Základní pracovní tlak vodního skrápěcího systému 6 bar. Hrubá filtrace před čerpadlem. Jemná filtrace za čerpadlem 250 um. Škrtící ventily s možností regulace množství vody k jednotlivým spotřebičům.
  • Součástí vodního hospodářství je i ruční vysokotlaká pistole s 15 m vysokotlaké hadice určená pro čištění vlastní nástavby, prac. tlak pistole 25 bar. Připojení pistole rychlospojkou.
Traktorový vlečený zametač ZT 25 TWISTER s vysokovýklopným kontejnerem

    Hydraulický systém

    Kompaktní hydraulické zařízení s otevřeným okruhem Základní blok osazený elektromagneticky ovládanými šoupátkovými rozvaděči, odlehčovacím sedlovým ventilem pojistným ventilem, hydraulickými zámky a škrtícími ventily pro nastavení rychlosti pohybu hydraulických válců. Orbitové hydromotory kartáčů napájené proporcionálně řízeným rozvaděčem umožňující plynulou změnu otáček. Pohon zubového hydrogenerátoru ozubeným řemenem od zadního vývodového hřídele traktoru.

    Přístrojové vybavení

    • Obsluha vodních a hydraulických ventilů je zabezpečena ovládacím panelem z kabiny řidiče tažného traktoru. Ovládací napětí 12 V
    • Obsluha vysokovýklopného kontejneru bezdrátovým ovladačem s max. dosahem cca 10m od stojícího vozidla

    Podvozek

    Žebřinový rám s natáčecí ojí pro zadní čepové uchycení na tažné vozidlo a tuhá brzděná náprava. Systém vzduchových brzd s 3polohovým přepínačem brzdné síly v závislosti na zatížení. Tlačítkový spouštěč pneumatické ruční brzdy.

    Vnější opláštění stroje

    Řešeno plechové s výztuhami a  vlepenou odhlučńovací vrstvou materiálu. Při zvedání kontejneru dochází i ke zvedání příslušných částí vnějšího obalového pláště. Jednotlivé kryty stroje jsou samonosné, k rámu přichyceny šrouby. Je zajištěn snadný přístup k vlastním mazacím a kontrolním místům stroje pro běžnou denní údržbu.

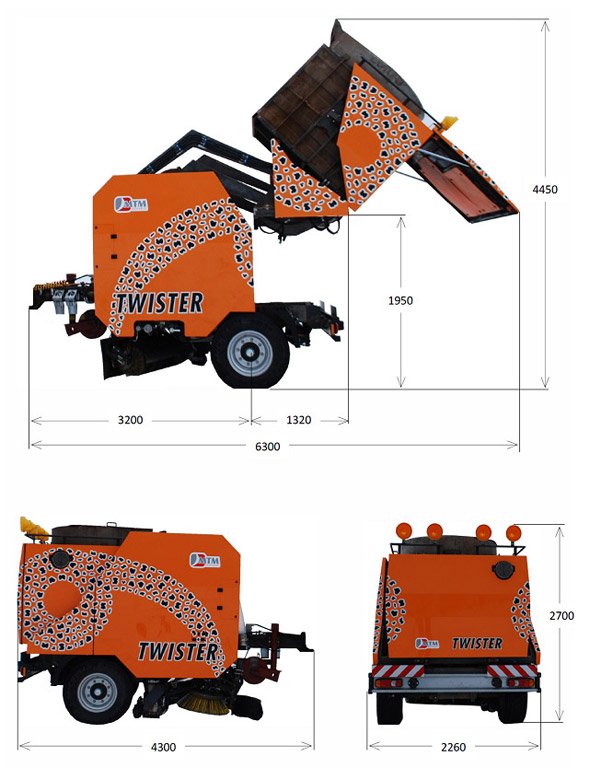

    Základní rozměry v transportní i vyprazďňovací pozici:

    Upozornění:
    Zařízení prochází neustálým zlepšováním a dalším vývojem, proto prosím považujte tyto informace za informativní, vyhrazujeme si právo na případné technické změny, doplňky a úpravy zařízení.
